Microsemi SoC анонсировала выход отладочного набора с максимальным кристаллом SmartFusion2

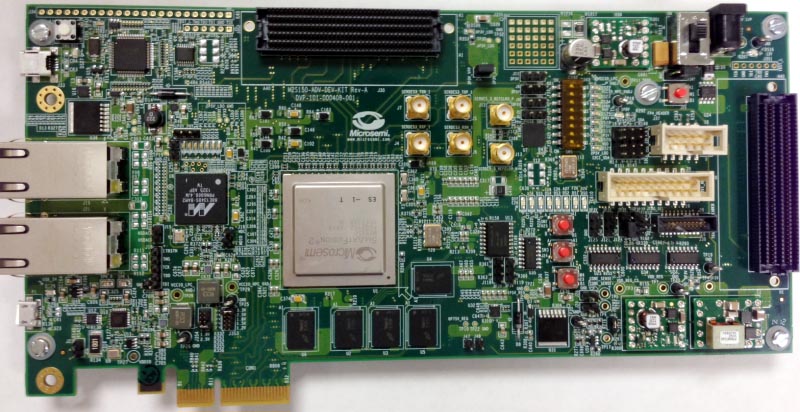

Корпорация Microsemi SoC анонсировала выход отладочного набора M2S150-ADV-DEV-KIT с максимальным кристаллом SmartFusion2 150K LE. Максимальный кристалл СнК M2S150T-1FC1152 помимо матрицы ПЛИС объемом 150К логических ячеек, имеет аппаратную процессорную подсистему с CortexM3 166 МГц с набором периферии и высокоскоростные контроллеры PCIe и DDR.

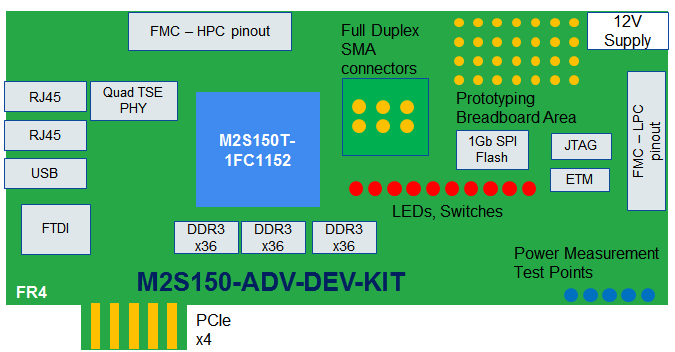

На плате нового набора со старшим кристаллом, имеется вся необходимая разработчику обвязка для полного тестирования всех возможностей устройства из нового семейства SmartFusion2:

  • DDR память
  • 1 Гб SPI Flash память
  • физический уровень интерфейса TSE Ethernet
  • физический уровень интерфейса USB
  • разъем для подключения к стандартному слоту PCIe 4х
  • разъемы SMA
  • стандартные разъемы для подключения периферии к ПЛИС FMC HPC/LPC
  • разъем для подключения отладчика к процессору
  • контрольные точки для измерения потребляемой мощности
  • область для макетирования, тестовые светодиоды и переключатели


Небывалый до настоящего времени объем энергонезависимой ПЛИС позволит не только оценить возможности семейства, но и осуществить быстрое прототипирование объемного логического проекта. Набор может быть использован как стандартный модуль для интеграции в пользовательскую систему, например через стандартный разъемы PCIe 4x или GEthernet без длительной разработки собственной платы. Разработчикам будут доступны тестовые и отладочные логические проекты для СнК, опорные проекты принципиальной электрической схемы и печатной
